1. Tổng quan sản phẩm
Cổng dò kim loại CEIA SMD®601 Plus là thiết bị dò kim loại dạng cổng đi bộ (Walk-Through Metal Detector – WTMD) có độ nhạy phát hiện rất cao, đáp ứng đầy đủ các yêu cầu của tiêu chuẩn NIJ-0601.02 và NIJ-0601.03 theo công bố của nhà sản xuất.

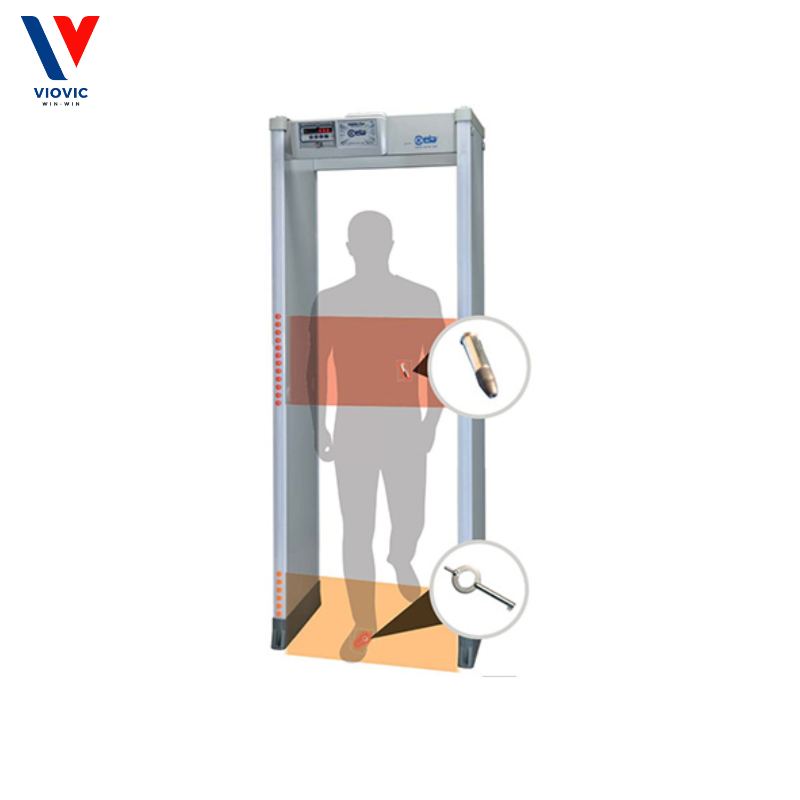

Thiết bị có khả năng phát hiện các vật thể kim loại rất nhỏ ở bất kỳ vị trí nào trên hoặc bên trong cơ thể người. Thanh đèn chỉ báo toàn chiều cao cổng hiển thị vị trí các vật thể kim loại được phát hiện, giúp nhân viên an ninh nhanh chóng xác định khu vực cần kiểm tra bổ sung, giảm thiểu hoặc loại bỏ nhu cầu khám xét thủ công trong những tình huống phù hợp.
2. Đáp ứng tiêu chuẩn NIJ-0601.02 và NIJ-0601.03
CEIA SMD®601 Plus mở rộng khả năng phát hiện so với phiên bản SMD®601 trước đó, đặc biệt đối với những vật thể đe dọa bằng kim loại có kích thước rất nhỏ hoặc có thành phần kim loại tương tự các mục tiêu được quy định trong tiêu chuẩn NIJ-0601.03.
Việc đáp ứng các yêu cầu của hai tiêu chuẩn này giúp thiết bị phù hợp với những ứng dụng cần kiểm tra an ninh có độ nhạy cao, chẳng hạn như cơ sở cải huấn, cơ quan thực thi pháp luật và các khu vực kiểm soát ra vào nghiêm ngặt.
3. Phát hiện chính xác các vật thể đe dọa bằng kim loại
- Định vị chính xác từng vật thể kim loại riêng lẻ hoặc nhiều vật thể cùng lúc.
- Phân tích nhanh và chính xác các vùng trên cơ thể người đi qua, từ vị trí bàn chân đến thanh ngang phía trên của cổng.
- Tích hợp các chương trình kiểm tra dành cho khách đến thăm và nhân viên, phục vụ phát hiện vũ khí và vật phẩm bị cấm.
- Phát hiện các vật thể kim loại có kích thước rất nhỏ ở nhiều vị trí trên hoặc bên trong cơ thể.
4. Bộ điều khiển đạt chuẩn IP66
Thiết bị được trang bị vỏ bảo vệ bộ điều khiển mới, có kết cấu chắc chắn và khả năng chống chịu tốt trong môi trường vận hành khắc nghiệt.
- Tương thích hoàn toàn với các bộ điều khiển thế hệ trước.
- Vỏ được chế tạo từ vật liệu polymer hiệu năng cao, tăng độ bền cơ học.
- Đạt cấp bảo vệ IP66 theo tiêu chuẩn IEC 60529, chống bụi và chống nước.
- Có khả năng chống va đập tốt ở cả nhiệt độ thấp và nhiệt độ cao.
- Chống ăn mòn do tác động của các yếu tố khí quyển.
- Màn hình sử dụng polymer chuyên dụng, giúp tăng độ phân giải và cải thiện độ rõ nét của đèn LED chỉ báo.
5. Hệ thống cảnh báo và định vị
CEIA SMD®601 Plus được trang bị hệ thống chỉ báo trực quan và âm thanh nhằm giúp nhân viên an ninh nhận biết nhanh vị trí phát hiện.
- 20 vùng định vị theo chiều dọc, hỗ trợ xác định độ cao tương đối của vật thể trên cơ thể.
- Bộ điều khiển và các chỉ báo vùng phát hiện có khả năng quan sát tốt, không phụ thuộc vào vị trí người vận hành hoặc điều kiện lắp đặt.
- Hai thanh đèn hiển thị có thể được lập trình làm chỉ báo vùng phát hiện và/hoặc đèn hướng dẫn nhịp độ di chuyển.
- Có chỉ báo màu cảnh báo riêng cho vùng bàn chân.
- Tín hiệu màu xanh lá và màu đỏ có cường độ tỷ lệ với khối lượng vật thể được phát hiện theo mô tả của nhà sản xuất.
- Hệ thống âm báo gồm 10 kiểu âm liên tục hoặc ngắt quãng và 34 âm thanh đặc biệt.
- Có 10 mức điều chỉnh âm lượng cảnh báo.
- Bộ đếm lượt qua cổng có độ chính xác cao, hỗ trợ thống kê lượt đi vào, lượt đi ra và tỷ lệ báo động.
6. Chương trình an ninh và quản lý bằng thẻ chip
SMD®601 Plus tích hợp hơn 40 chương trình an ninh, cho phép lựa chọn cấu hình phù hợp với yêu cầu kiểm tra của từng cơ sở.
- Tối đa 22 chương trình an ninh được cài đặt sẵn.
- Tối đa 20 chương trình an ninh do người dùng lập trình.
- Hỗ trợ thẻ chip để thay đổi nhanh chóng và an toàn các tham số như âm lượng cảnh báo, kiểu âm báo, dữ liệu bộ đếm và cấp độ an ninh.
- Cho phép lựa chọn xác suất báo động ngẫu nhiên nhằm tăng cường kiểm tra theo chính sách an ninh.
Hệ thống thẻ chip
Hệ thống thẻ chip cho phép bộ phận quản lý an ninh thiết lập cấp độ kiểm tra nhanh chóng và đáng tin cậy mà không cần trực tiếp lập trình lại thiết bị.
Tính năng này giúp đơn giản hóa quá trình chuyển đổi cấp độ an ninh và hạn chế sai sót khi thay đổi cấu hình vận hành.
7. Kết cấu cổng và khả năng bảo vệ
- Các tấm cổng có thiết kế hiện đại, kết cấu chắc chắn và dễ vệ sinh.
- Bộ điều khiển đạt chuẩn IP66, có khả năng chống phá hoại và chống can thiệp trái phép.
- Tích hợp bộ đếm lượt qua cổng có độ chính xác cao, sử dụng cảm biến quang điện hai chùm tia.
- Có công tắc bật/tắt chống can thiệp.
- Kết cấu được thiết kế để hạn chế ảnh hưởng của quá trình lão hóa, điều kiện thời tiết và hao mòn trong quá trình sử dụng.
8. Đặc tính vận hành
- Khả năng phân biệt vật thể và lưu lượng qua cổng cao; theo công bố của nhà sản xuất, lưu lượng có thể cao gấp 5 lần hoặc hơn so với các hệ thống dò kim loại khác.
- Thời gian đặt lại trạng thái nhanh, có thể chỉ khoảng 0,2 giây.
- Tốc độ phát hiện tối đa lên đến 2 m/s.
- Tích hợp chức năng xác minh hoạt động của thiết bị (Operational Functional Verification – OFV).
- Cho phép đọc nhanh dữ liệu lượt đi vào, lượt đi ra và cấp độ an ninh chỉ bằng một thao tác.
9. Chất lượng và độ tin cậy
- Hệ thống tự chẩn đoán hoạt động liên tục.
- Độ tin cậy đã được kiểm chứng theo công bố của nhà sản xuất.
- Không yêu cầu hiệu chuẩn lại định kỳ hoặc bảo trì phòng ngừa định kỳ theo thông tin của nhà sản xuất.
- Không yêu cầu bảo trì theo lịch cố định theo công bố của nhà sản xuất.
- Thiết kế hoàn toàn kỹ thuật số, hỗ trợ xử lý tín hiệu và kiểm soát hoạt động của thiết bị.
10. Hệ thống cảnh báo chi tiết
- Thanh hiển thị đa vùng xác định vị trí phát hiện theo chiều cao trên cơ thể.
- 20 vùng định vị theo chiều dọc.
- Hai thanh đèn có thể được lập trình làm chỉ báo vùng phát hiện và/hoặc đèn hướng dẫn nhịp độ di chuyển.
- Chỉ báo màu riêng cho cảnh báo tại khu vực bàn chân.
- Tín hiệu màu xanh lá và màu đỏ có cường độ tỷ lệ với khối lượng vật thể mục tiêu được phát hiện.
- 10 kiểu âm báo liên tục hoặc ngắt quãng có thể lựa chọn và 34 âm thanh đặc biệt.
- 10 mức cường độ âm thanh, trong dải từ 0 đến 90 dBA, đo tại khoảng cách 1 m.
- Hỗ trợ báo động ngẫu nhiên với bộ đếm, kiểu âm báo và âm lượng cảnh báo độc lập.
- Tích hợp công nghệ Met-Identity, hỗ trợ phân biệt và chỉ báo riêng đối với kim loại có từ tính (ferrous) và kim loại không có từ tính (non-ferrous).
11. Phương thức hiển thị và chỉ báo
- Tín hiệu chỉ báo có thể được thiết lập ở dạng cố định hoặc tỷ lệ theo khối lượng vật thể được phát hiện.
- Có thể quan sát tín hiệu từ khoảng cách 6 m trong điều kiện độ rọi 4.000 lux.
- Hệ thống có 20 vùng định vị theo chiều dọc, kết hợp bố trí chỉ báo ở hai phía cổng.
- Hỗ trợ nhận biết khu vực cần kiểm tra bổ sung dựa trên vị trí tín hiệu cảnh báo.
12. Lập trình và cấu hình thiết bị
- Tích hợp hơn 40 chương trình an ninh.
- Hỗ trợ cấu hình từ xa thông qua:
- Bộ điều khiển từ xa hồng ngoại.
- Giao diện Bluetooth (BT).
- Giao diện Ethernet 10/100BASE-T tùy chọn.
- Thiết lập cấp độ an ninh thông qua lệnh theo tiêu chuẩn quốc tế (International Standard – IS) hoặc thẻ chip.
- Cấu hình trực tiếp bằng màn hình chữ và số cùng bàn phím trên bộ điều khiển.
- Chức năng lập trình và truy cập thẻ chip được bảo vệ bằng mật khẩu người dùng và mật khẩu quản trị cấp cao (super-user).
13. Thông số lắp đặt
- Hỗ trợ đồng bộ hóa tự động giữa hai hoặc nhiều cổng dò kim loại.
- Khoảng cách giữa các thiết bị có thể xuống đến 5 cm mà không cần sử dụng cáp đồng bộ bên ngoài, theo công bố của nhà sản xuất.
- Tích hợp chức năng tự động cài đặt khi lắp đặt bằng một thao tác (One-Touch Automatic Self Installation – OTS).
14. Chứng nhận và tiêu chuẩn tuân thủ
Theo thông tin do nhà sản xuất cung cấp, CEIA SMD®601 Plus:
- Đáp ứng đầy đủ các yêu cầu của tiêu chuẩn NIJ-0601.02 và NIJ-0601.03.
- Tuân thủ các tiêu chuẩn áp dụng cho lực lượng thực thi pháp luật và cơ sở cải huấn.
- Tuân thủ các tiêu chuẩn quốc tế áp dụng về an toàn điện và tương thích điện từ (EMC).
- Tuân thủ các tiêu chuẩn điện từ liên quan đến mức phơi nhiễm của con người và an toàn đối với người sử dụng máy tạo nhịp tim.
- Không gây ảnh hưởng có hại đến các phương tiện lưu trữ từ tính như đĩa CD, băng từ và các phương tiện tương tự, theo công bố của nhà sản xuất.
15. Thông số môi trường và nguồn điện
| Hạng mục |
Thông số |
| Nguồn cấp cho thiết bị |
Điện áp một chiều an toàn thông qua bộ đổi nguồn chuyển mạch bên ngoài |
| Điện áp đầu vào của bộ nguồn |
100–277 V AC ±10% |
| Tần số nguồn |
47–63 Hz |
| Công suất tiêu thụ điển hình |
50 VA |
| Nhiệt độ vận hành |
-20°C đến +65°C |
| Dải nhiệt độ vận hành mở rộng |
-37°C đến +70°C theo yêu cầu |
| Nhiệt độ bảo quản |
-37°C đến +70°C |
| Độ ẩm tương đối |
0–95%, không ngưng tụ |
16. Hệ thống lập hồ sơ kiểm tra dành cho cơ sở cải huấn
Thiết bị có thể tích hợp tùy chọn hệ thống lập hồ sơ kiểm tra dành cho cơ sở cải huấn (Correctional Profiling System), hỗ trợ quy trình kiểm soát an ninh theo yêu cầu của đơn vị vận hành.
Do đây là tính năng tùy chọn, cần xác nhận cấu hình và phạm vi chức năng với nhà sản xuất trước khi đưa vào hồ sơ kỹ thuật hoặc hồ sơ chào hàng.
17. Hỗ trợ kỹ thuật và đào tạo
CEIA cung cấp chương trình đào tạo vận hành và kỹ thuật toàn diện do nhân sự được chứng nhận thực hiện. Khóa đào tạo có thể tổ chức tại cơ sở của CEIA hoặc tại địa điểm của khách hàng.
18. Tổng kết
Cổng dò kim loại CEIA SMD®601 Plus là giải pháp kiểm soát an ninh có độ nhạy phát hiện rất cao, được thiết kế để phát hiện và định vị các vật thể kim loại nhỏ trên hoặc bên trong cơ thể người.
Với khả năng đáp ứng tiêu chuẩn NIJ-0601.02 và NIJ-0601.03 theo công bố của nhà sản xuất, hệ thống cảnh báo đa vùng, bộ điều khiển đạt chuẩn IP66 và các chương trình an ninh có thể tùy chỉnh, thiết bị phù hợp để xem xét triển khai tại cơ sở cải huấn, cơ quan thực thi pháp luật và các điểm kiểm soát ra vào có yêu cầu kiểm tra nghiêm ngặt.
